MICROCONTROLADORES
Definición
Algo de Historia
El Instituto Smithsoniano dice que los ingenieros de Texas Instruments Gary Boone y Michael Cochran lograron crear el primer microcontrolador, TMS 1000, en 1971; fue comercializado en 1974. Combina memoria ROM, memoria RAM, microprocesador y reloj en un chip y estaba destinada a los sistemas embebidos.
Debido en parte a la existencia del TMS 1000,3 Intel desarrolló un sistema de ordenador en un chip optimizado para aplicaciones de control, el Intel 8048, que comenzó a comercializarse en 1977.3 Combina memoria RAM y ROM en el mismo chip y puede encontrarse en más de mil millones de teclados de compatible IBM PC, y otras numerosas aplicaciones. El en ese momento presidente de Intel, Luke J. Valenter, declaró que el microcontrolador es uno de los productos más exitosos en la historia de la compañía, y amplió el presupuesto de la división en más del 25%.Características
- Los microcontroladores están diseñados para reducir el costo económico y el consumo de energía de un sistema en particular. Por eso el tamaño de la unidad central de procesamiento, la cantidad de memoria y los periféricos incluidos dependerán de la aplicación.
- Los microcontroladores representan la inmensa mayoría de los chips de computadoras vendidos, sobre un 50% son controladores "simples" y el restante corresponde a DSP más especializados.
- Un microcontrolador difiere de una unidad central de procesamiento normal, debido a que es más fácil convertirla en una computadora en funcionamiento, con un mínimo de circuitos integrados externos de apoyo. La idea es que el circuito integrado se coloque en el dispositivo, enganchado a la fuente de energía y de información que necesite, y eso es todo.
- Un microcontrolador típico tendrá un generador de reloj integrado y una pequeña cantidad de memoria de acceso aleatorio y/o ROM/EPROM/EEPROM/flash, con lo que para hacerlo funcionar todo lo que se necesita son unos pocos programas de control y un cristal de sincronización. Los microcontroladores disponen generalmente también de una gran variedad de dispositivos de entrada/salida, como convertidor analógico digital, temporizadores, UARTs y buses de interfaz serie especializados, como I2C y CAN.
Tipos de Microcontroladores
ALTAIR
ALTAIR es el nombre genérico de una familia de microcontroladores de propósito general compatibles con la familia 51. Todos ellos son programables directamente desde un equipo PC mediante nuestro lenguaje macroensamblador, o bien mediante otros lenguajes disponibles para la familia 51 (BASIC, C, ...).
Los microcontroladores ALTAIR disponen de un microprocesador de 8 bits 100% compatible a nivel de código, 256 bytes de memoria interna, 128 registros especiales de función, puertos de entrada/salida de propósito general, 111 instrucciones y posibilidad de direccionar 128 Kbytes.
INTEL (La familia 8051)
El 8051 es el primer microcontrolador de la familia introducida por Intel Corporation. La familia 8051 de microcontroladores son controladores de 8 bits capaces de direccionar hasta 64 kbytes de memoria de programa y una separada memoria de datos de 64 kbytes. El 8031(la versión sin ROM interna del 8051, siendo esta la única diferencia) tiene 128 bytes de RAM interna (el 8032 tiene RAM interna de 256 bytes y un temporizador adicional). El 8031 tiene dos temporizadores/contadores, un puerto serie, cuatro puertos de entrada/salida paralelas de propósito general (P0, P1, P2 y P3) y una lógica de control de interrupción con cinco fuentes de interrupciones. Al lado de la RAM interna, el 8031 tiene varios Registros de Funciones especiales(SFR)(Special Function Registers) que son para control y registros de datos. Los SFRs también incluyen el registro acumulador, el registro B, y el registro de estado de programa(Program Status Word)(PSW), que contienen los Flags del CPU.
SIEMENS
El Siemens SAB80C515 es un miembro mejorado de la familia 8051 de microcontroladores. El 80C515 es de tecnología CMOS que tipicamente reduce los requerimientos de energía comparado a los dispositivos no-CMOS. Las características que tiene frente al 8051 son más puertos, un versátil convertidor análogo a digital, un optimizado Timer 2, un watchdog timer, y modos de ahorro de energía sofisticados. El 80C515 es completamente compatible con el 8051. Esto es, usa el mismo conjunto de instrucciones del lenguaje assembly MCS-51. Las nuevas facilidades del chip son controladas y monitoreadas atraves de SFRs adicionales. El 80C515 tiene todas las SFRs del 8051, y de este modo puede correr cualquier programa escrito para el 8051 con la excepción del uso del registro prioridad de interrupción IP. Por tanto si un programa 8051 usa prioridades de interrupción, debe ser modificado antes de que se ejecute sobre el 80C515. El agobio de modificar código 8051 existente es fácilmente justificado por la disponibilidad de más fuentes de interrupción y prioridades del 80C515.
MOTOROLA
El 68hc11 de la familia Motorola, es un potente microcontrolador de 8 bits en su bus de datos, 16 bits en su bus de direcciones, con un conjunto de instrucciones que es similar a los más antiguos miembros de la familia 68xx (6801, 6805, 6809). Dependiendo del modelo, el 68hc11 tiene internamente los siguientes dispositivos: EEPROM o OTPROM, RAM, digital I/O, timers, A/D converter, generador PWM, y canales de comunicación sincrónica y asincrónica (RS232 y SPI). La corriente típica que maneja es menor que 10ma.
MICROCHIP
Los microcontroladores PIC de Microchip Technolohy Inc. combinan una alta calidad, bajo coste y excelente rendimiento. Un gran número de estos microcontroladores son usados en una gran cantidad de aplicaciones tan comunes como periféricos del ordenador, datos de entrada automoción de datos, sistemas de seguridad y aplicaciones en el sector de telecomunicaciones.
Tanto la familia del PIC16XX como la del PIC17XX están apoyadas por un rango de usuario de sistemas de desarrollo amistosos incluso programadores, emuladores y tablas del demostratrion. Así mismo ambas familias están apoyadas por una gran selección de software incluyendo ensambladores, linkadores, simuladores, etc...
Partes del Microcontrolador
La CPU
Es el núcleo del microcontrolador. Se encarga de ejecutar las instrucciones almacenadas en la memoria, de la que hablaremos más adelante. Es lo que habitualmente llamamos procesador o microprocesador, término que a menudo se confunde con el de microcontrolador. En esta línea cabe aclarar que, tal y como estamos viendo, ambos términos no son lo mismo: el microprocesador es una parte de un microcontrolador y sin él no sería útil; un microcontrolador, en cambio, es un sistema completo que puede llevar a cabo de forma autónoma una labor.
Podemos ver al microprocesador como el cerebro de una persona y al microcontrolador como el cuerpo: el cerebro se encarga de procesar toda la información, pero necesita a los demás órganos para funcionar. De la misma forma, el microprocesador, que únicamente se encarga de ejecutar las instrucciones, necesita, por un lado, un lugar donde almacenarlas, es decir, la memoria, y por otro, un medio para interactuar con el exterior, es decir, los dispositivos de entrada/salida.
Memoria
Son diferentes componentes del microcontrolador que se emplean para almacenar información durante un periodo determinado de tiempo. La información que necesitaremos durante la ejecución del programa será, por un lado, el propio código, y por otro, los diferentes datos que usemos durante la ejecución del mismo. Hablaremos por tanto de memoria de programa y de memoria de datos, respectivamente.
La diferente naturaleza de la información que hay que almacenar hace necesario el uso de diferentes tipos memorias. Sin hacer especial énfasis en este apartado, sí habrá que tener en cuenta una clasificación básica, que distingue entre memoria volátil y no volátil. La primera es aquella que pierde la información que almacena al desconectarla de la alimentación; la segunda, como resulta obvio, no. Por lo tanto, se hace evidente que al menos la memoria de programa deberá ser no volátil: no sería práctico que el programa grabado en el microcontrolador se borrara cada vez que apagáramos el dispositivo. Con respecto a la memoria de datos, diremos por el momento según la situación puede interesarnos una u otra.

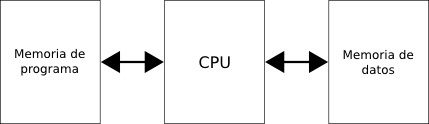

La existencia de dos tipos de información a almacenar, nos lleva también al concepto de arquitectura. Entendemos por arquitectura el conjunto de componentes del microcontrolador y la forma en la que éstos se relacionan. Las más conocidas son la arquitectura Harvard y la arquitectura Von Neumann. En la primera, datos y programa estas almacenados en dos memorias físicamente separadas, cada una de ellas con un bus de comunicaciones propio. En la segunda, datos y programa se encuentran en el mismo dispositivo de memoria, por lo que comparten un mismo.
Unidades de Entrada / Salida
Las unidades de entrada/salida son los sistemas que emplea el microcontrolador para comunicarse con el exterior. Imaginemos una televisión: por un lado tiene un dispositivo de salida, como es la pantalla, y por otro lado, de entrada, como son los botones de subir o bajar volumen y de cambio de canal. Así, los dispositivos de entrada nos permitirán introducir información en el microcontrolador y los de salida nos servirán para que éste la saque al exterior.
